CodexでRISC-Vプロセッサを設計する

　このケーススタディではプロンプトによる要求追加が，どの処理と生成物につながったかを追いながら，CodexをFPGAロジック設計の共同開発者として使える範囲を検証する．具体的にはRTL開発から検証，CoreMark実行，GOWIN FPGA用のビットストリーム生成まで行う．

対象：RV32I 2.1 / GOWIN GW5A-25 / Windows 11 + Ubuntu 24.04 WSL

要約

　今回のプロジェクトではCodexへの対話的な依頼を起点に，FPGA向けRISC-Vプロセッサの開発を次の通り進めた．

  • 仕様整理
  • RTLコード生成
  • テストベンチ作成
  • 専用WSL環境構築
  • 回帰自動化
  • CoreMark評価
  • GOWIN EDAによる実装

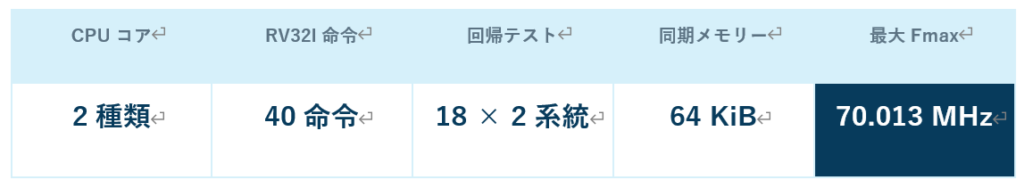

　最終成果は，RV32I 2.1基本命令40命令を実装したノン・パイプライン版と5段パイプライン版の2コアである．IMEMとDMEMは各8192ワード×32-bitの同期式とし，各実装で32個のBSRAMへ推論された．2026年8月4日の再検証では，18テストがIcarus VerilogとVerilatorの双方でPASSした．

　性能面では，CoreMark 10反復で5段版が12,240,032サイクル，ノン・パイプライン版が15,522,696サイクルとなった．5段版は約1.27倍少ないサイクルで処理した．GOWIN GW5A-25への配置配線後Fmaxは，それぞれ70.013 MHzと52.327 MHzだった．

結論

　CodexはRTLコードを生成するだけでなく，開発環境，検証フロー，ベンチマーク，ベンダEDAの実行スクリプト，レポート整理，説明資料までをつなぐ役割を担える．一方，ボード固有のピン制約，実機デバッグ，電気的条件，最終仕様判断は人が責任を持つ必要がある．

1. はじめに：CodexでFPGA開発はどこまでできるのか

　このプロジェクトの出発点は，基本的なRISC-Vプロセッサを作ることだった．しかし，本当の検証テーマはそれだけではない．Codexに対して段階的に要求を追加したとき，RTLコードだけでなく，ツール導入，検証，性能評価，FPGA実装まで一貫して進められるかを確認することが目的だった．

最初の問い

　GOWIN FPGAを最終ターゲットとして，基本的なRISC-VのRTLコードを開発し，オープンソースの論理シミュレータで実装と同時に検証できるか．

　FPGA開発は，正しいVerilogコードを書くだけでは完結しない．対象ISAとマイクロアーキテクチャを定義し，テストプログラムとテストベンチを用意し，シミュレータ差を確認し，メモリ推論やタイミング制約を考慮して，ベンダEDAによる合成まで到達する必要がある．今回の評価では，この周辺工程も含めてCodexによる開発の対象とした．

評価した開発範囲

  • Windows上での専用WSL Ubuntu環境とオープンソースツールの導入
  • ノン・パイプライン版と5段パイプライン版のRTL開発
  • RV32I 2.1基本命令40命令と同期BSRAMインターフェース
  • Icarus VerilogとVerilatorによる回帰、Yosysによる合成サニティチェック
  • CoreMarkのベアメタル移植とサイクルベース比較
  • GOWIN EDAでの合成，配置配線，STA（静的タイミング解析），ビットストリーム生成
  • README，カバレッジ，実装レポート，PowerPoint資料の生成

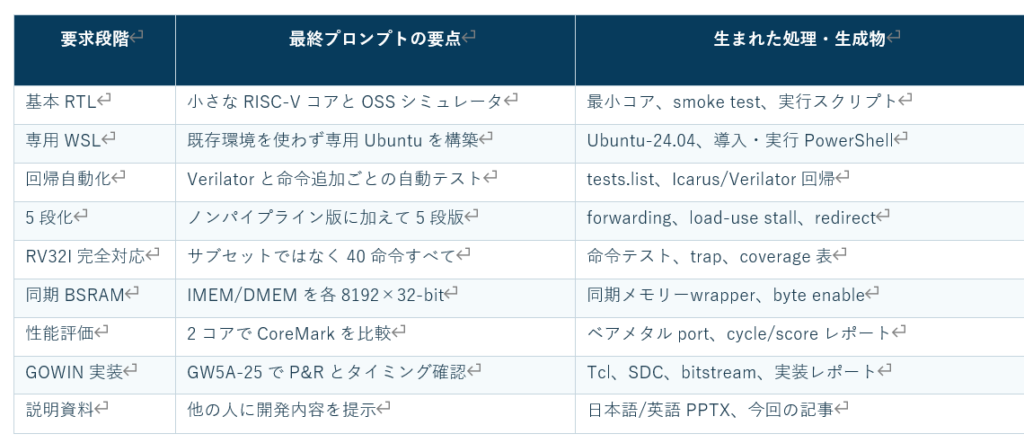

2. プロンプトがプロジェクトをどう変えたか

　今回の対話では，初めから完全な仕様を一度に与えたわけではない．動く最小構成を起点に，環境，検証，ISA（Instruction Set Architecture），パイプライン，メモリ，FPGA実装へと要求を積み上げた．修正依頼は単なる文章の追加ではなく，設計構造と検証対象を変える入力として働いた．

重要なポイント

　プロンプトの価値はコード生成量ではなく，受け入れ条件を明確にできる点にある．「両シミュレータで全テストPASS」，「BSRAMへ推論」，「STAまで完了」のような終了条件が，Codexの作業ループを決めた．

3. 得られた生成物と再現可能な開発環境

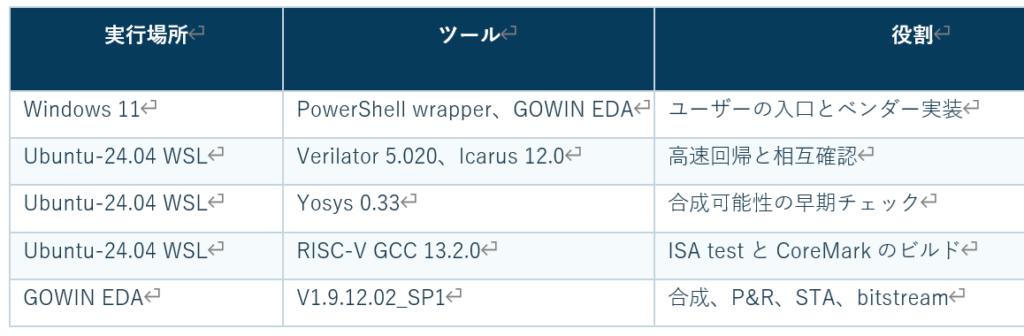

　最終的なプロジェクトは，OneDriveのdevelopフォルダだけで実行できる形に整理された．Windows側はPowerShellを入口とし，Linux向けツールは専用のUbuntu-24.04 WSLで動作する．GOWIN EDAだけはWindowsネイティブで実行し，同じプロジェクトツリーのRTLと制約を使用する．

powershell -ExecutionPolicy Bypass -File .\scripts\run_regression_wsl.ps1
powershell -ExecutionPolicy Bypass -File .\scripts\run_coremark_wsl.ps1 -Iterations 10
powershell -ExecutionPolicy Bypass -File .\scripts\run_gowin.ps1 -Core all

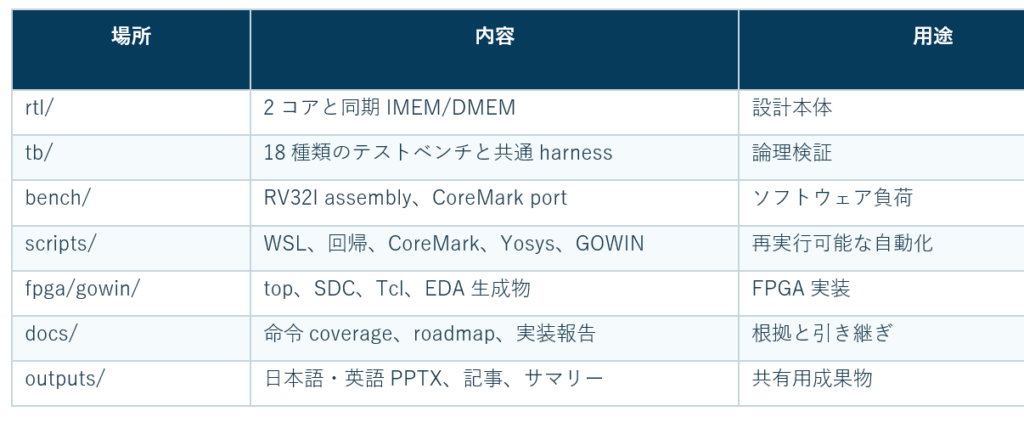

主要な生成物

2種類のRV32Iコアと同期メモリ

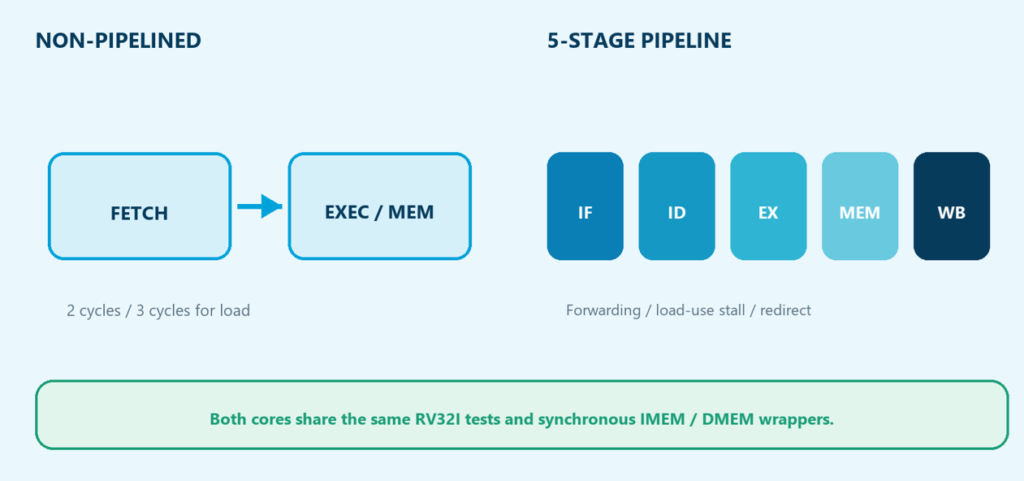

同じRV32I仕様とメモリーを共有する2種類のマイクロアーキテクチャ

　ノン・パイプライン版は，同期メモリに合わせたマルチサイクル構成である．通常命令は命令取得と実行の2サイクル，Loadはデータ読み出しを含む3サイクルとなる．構造が追いやすく，デバッグと比較基準に向く．

5段版はIF，ID，EX，MEM，WBで命令をオーバラップして処理する．EX/MEMおよびMEM/WBからのフォワーディング，Load-useハザード時のストール，分岐・ジャンプ・trap時の若い命令の破棄を実装した．

RV32I命令とtrap

　両コアはRV32I 2.1の基本命令40命令を実装する．上位即値，ジャンプ，6種類の分岐，byte/halfword/wordのLoad/Store，即値ALU，レジスタALU，FENCE，ECALL，EBREAKを対象とした．ECALLはcause 8，EBREAKはcause 3を出力し，trap_pcと合わせて精密例外を確認できる．

スコープ外

　M，Zicsr，Zifencei，特権割り込みは別拡張として未実装である．RV32I基本命令40命令の完全対応と，RISC-V全拡張対応は同じ意味ではない．

同期BSRAMインターフェース

　IMEMは8192ワード×32-bitの同期Read ROM，DMEMは同容量の同期Read RAMである．DMEMは4-bitのwrite strobeを持ち，SB，SH，SWを同じ32-bit配列に実装する．Write中はrdataを更新しないno-change動作とした．

rtl/rv32i_sync_dmem.vの要点

always @(posedge clk) begin
    if (en) begin
        if (|wstrb) begin
            if (wstrb[0]) mem[addr][7:0] <= wdata[7:0];
            if (wstrb[1]) mem[addr][15:8] <= wdata[15:8];
            if (wstrb[2]) mem[addr][23:16] <= wdata[23:16];
            if (wstrb[3]) mem[addr][31:24] <= wdata[31:24];
        end else begin
            rdata <= mem[addr];
        end
    end
end

5. 自動検証とRTL修正ループ

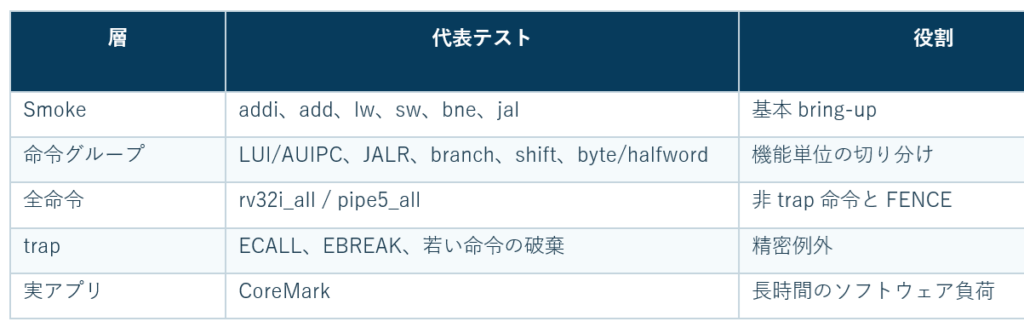

　検証は，機能を追加するたびに小さなテストを増やし，Icarus VerilogとVerilatorの両方で同じtests.listを実行する方式とした．テストベンチはレジスタやメモリの最終signature，trap cause，trap PC，パイプラインのsquash結果を確認する．

scripts/run_regression.shの流れ

while IFS= read -r top; do
    iverilog -g2012 -o "sim/build/regression/${top}.vvp" \
        -s "${top}" -c sim/filelist.f
    vvp "sim/build/regression/${top}.vvp"
done < sim/tests.list

bash ./scripts/run_verilator.sh

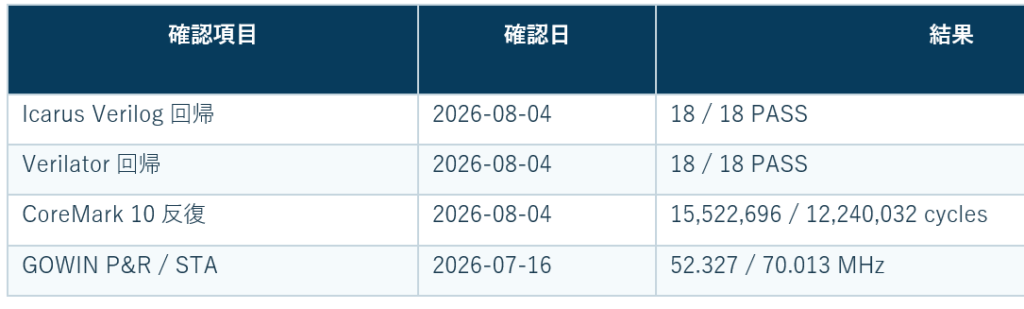

2026年8月4日の再検証

　18/18テストがIcarus VerilogでPASSし，同じ18/18テストがVerilatorでもPASSした．機能エラーは0件だった．

　シミュレーション時には，短いhexファイルを256ワードのテスト用IMEMへ読み込むため，readmemhから「Not enough words」という警告が出る．未使用領域は事前にNOPで埋めており，これはテスト失敗ではない．記事ではPASS/FAILと警告を区別する．

6. CoreMarkによる性能比較

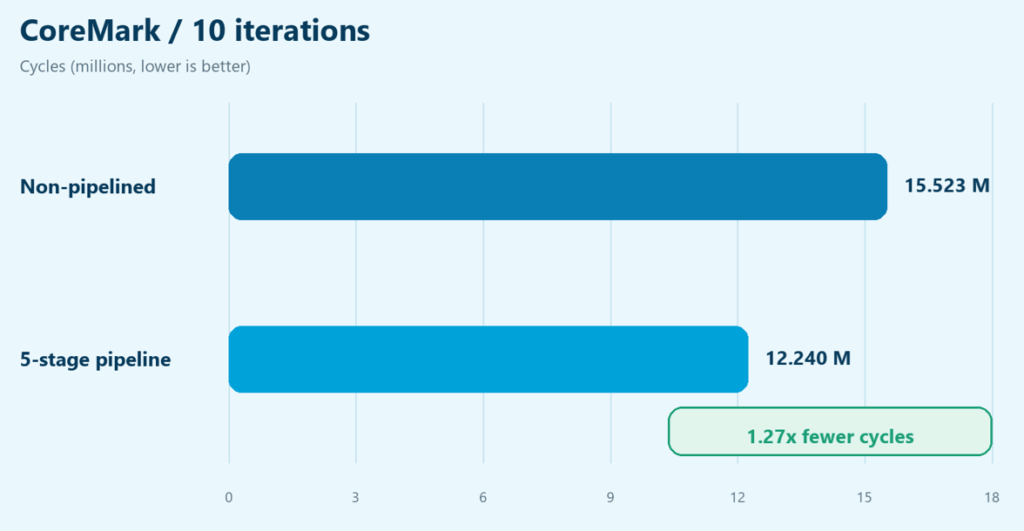

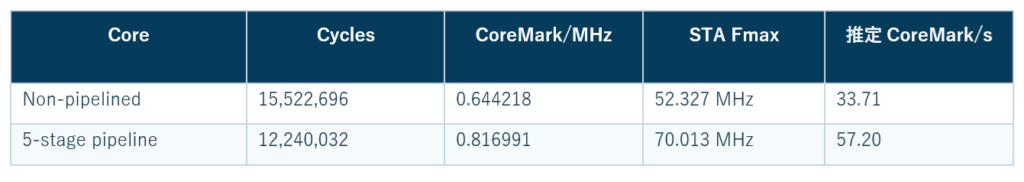

同一CoreMarkイメージを10反復したサイクル比較

　5段版は同じ処理を約1.27倍少ないサイクルで完了した．さらに配置配線後Fmaxも高いため，STA周波数換算の推定スループット差は大きくなる．

測定上の注意

　この値は開発用のサイクル比較であり、EEMBCへの公式CoreMark提出値ではない。現在のベアメタルportは実タイマ周辺回路を持たず、内部benchmark timerを有効な測定窓へ固定している。

7. GOWIN EDAによるFPGA実装

　両コアをGOWIN EDA V1.9.12.02_SP1でGW5A-LV25UG324C2/I1へ実装した．Tclから合成，配置配線，静的タイミング解析，ビットストリーム生成を連続実行し，生成されたHTML/TXTレポートと.fsファイルをプロジェクトに保存した．

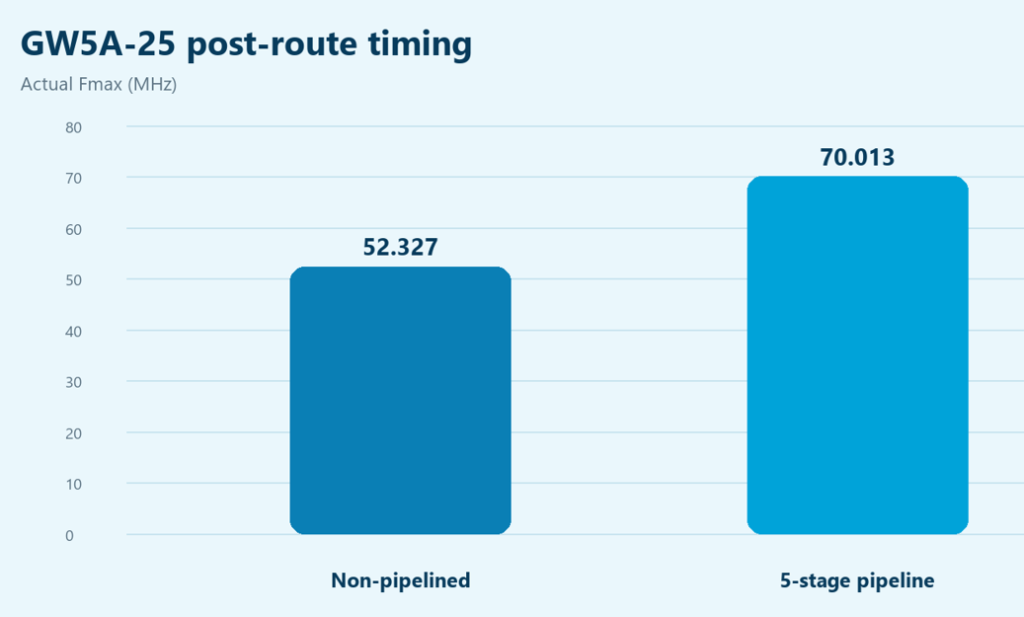

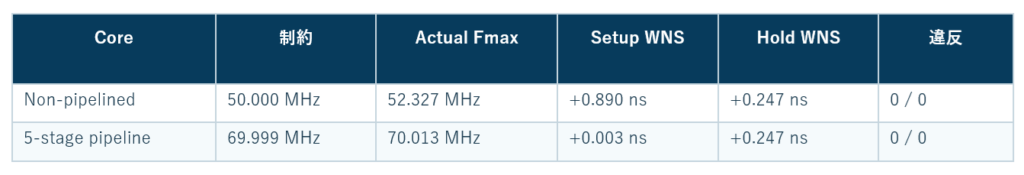

GW5A-25配置配線後のActual Fmax

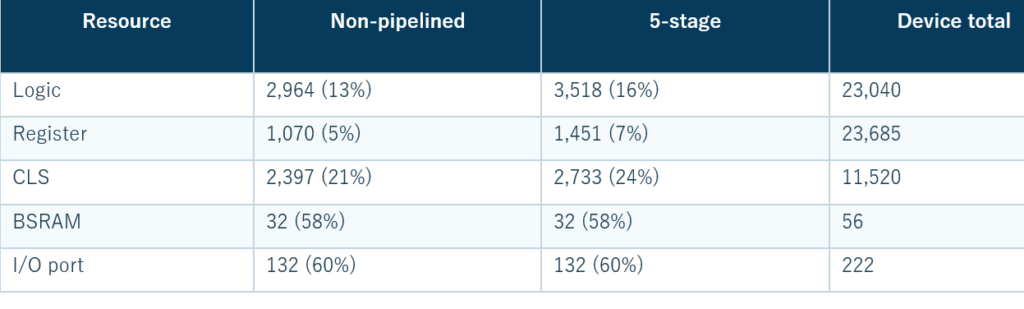

リソース使用量

　IMEMに16個，DMEMに16個のBSRAMを使用し，要求した32 KiB + 32 KiBがFFやLUTではなく合計32個のBSRAMへ実装された．5段版は70 MHzでsetup余裕が0.003 nsしかないため，初回の実ボード動作は65 MHzを推奨する．

ボード実装前の制約

　現在は評価用トップの132 I/Oを自動配置している．特定ボードへ書き込む前に，クロック，リセット，I/O電圧，UART/JTAGなどのCSTを作り，再度P&RとSTAを行う必要がある．

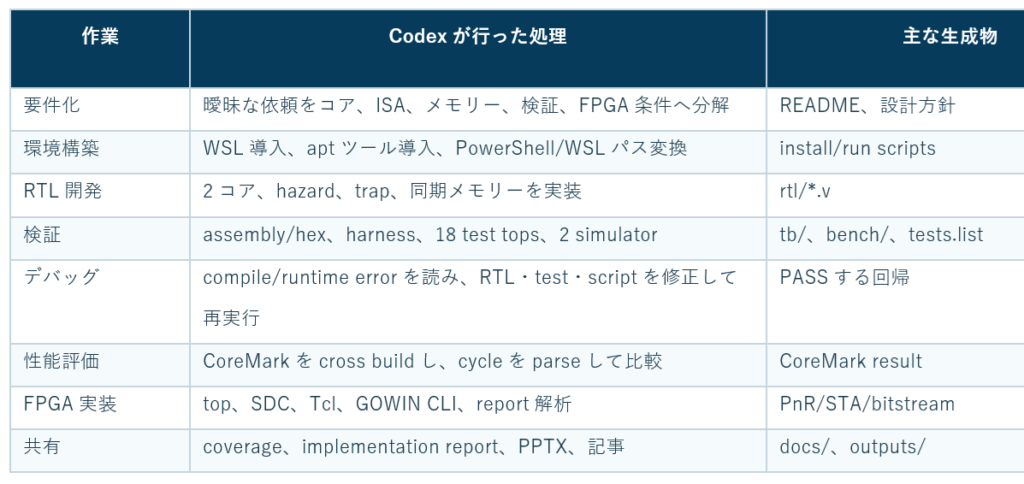

8. Codexが処理した内容

　このケースでCodexが扱った作業は，RTLコードの文章生成に限られない．既存ファイルの調査，ツール実行，ログ解析，修正，再検証，結果の文書化を連続したタスクとして処理した．

処理ループ

  • コードベースと既存の変更を確認する
  • 要求を満たす最小のRTLコード，テスト，スクリプト変更を行う
  • 実際のシミュレータ，コンパイラ，EDAを実行する
  • ログのエラーと警告を分類し，原因を修正する
  • 同じテストを再実行し，機能と回帰を確認する
  • 数値と生成物の場所をドキュメントへ反映する

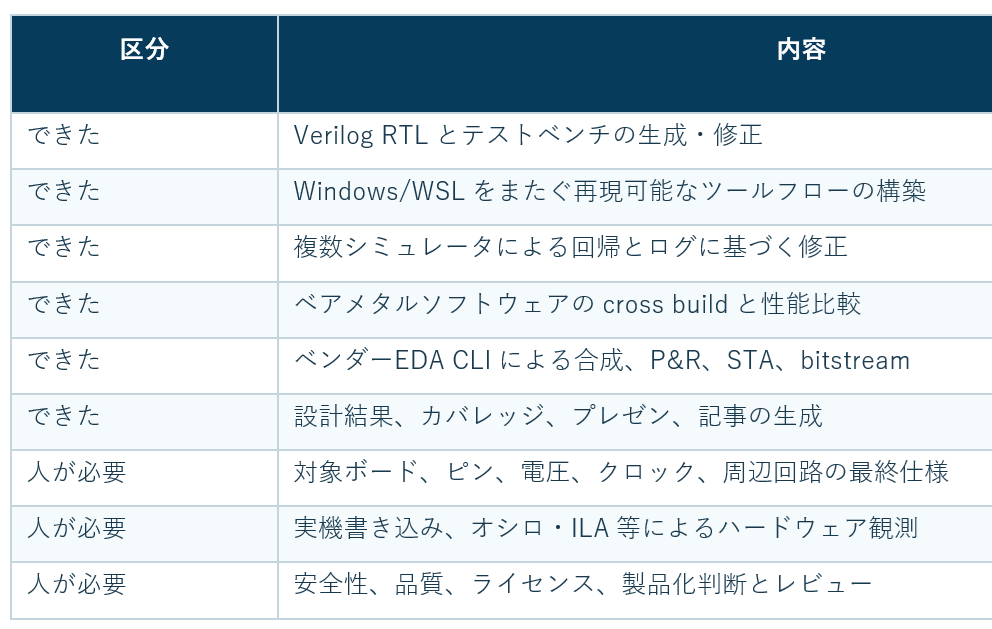

9. Codexでできたこと，できなかったこと

　Codexは仕様が検証可能な形で与えられ，ツールをコマンドで実行でき，成功条件をログやレポートで確認できる作業に強い．一方，実機の物理状態，曖昧な製品要求，失敗コストが高い最終判断は，人のレビューと責任範囲を明確にする必要がある．

実務での使い方

　Codexに『RTLを書いて』だけでなく，『どのテストを何個通すか』，『どのEDA段階まで実行するか』，『どの数値をレポートするか』を伝えると，成果物の質と再現性が高くなる．

10. まとめと次の開発

　この例では，自然言語の要求を起点に，2種類のRV32Iコア，64 KiBの同期BSRAM，両シミュレータ18/18 PASS，CoreMark比較，GW5A-25のbitstreamまで到達した．重要なのは，Codexが個別ファイルを生成したことより，要求・実装・検証・実装レポートを一つの再現可能な流れとして接続したことである．

　次の段階では，実ボード用CSTとクロック回路，UARTまたはJTAGの観測手段，Zicsrと割り込み，M拡張，riscv-formalまたはcompliance test，CI，実機CoreMarkと消費電力測定を追加する．これらも同じ『要求→テスト→実行→レポート』のループへ組み込める．

最終メッセージ

　CodexはFPGA設計者を置き換えるものではないが、設計者が仕様と受け入れ条件を示せば、RTLから検証・実装・説明資料までを前へ進める共同開発者として使える。

付録A. 最終プロンプト一覧

　修正や追加依頼は最終要件へ統合した．以下は，このプロジェクトを再現・説明する際に使える形へ整理したプロンプトである．

1. RISC-V RTL開発

　GOWIN FPGAへの実装を前提として，基本的なRISC-VプロセッサのRTLコードを作り，オープンソースのシミュレータで開発と検証を並行する．

2. Windows・WSL環境

　既存ディストリビューションを使わず，RISC-V開発専用のUbuntu WSLを構築し，必要なツールを導入する．

3. 簡易実行環境

　PowerShellからWSL上のシミュレーション，回帰，CoreMark，合成を実行できるスクリプトを用意する．

4. フォルダー統一

　生成物をOneDrive\develop配下へ移動し，パス依存を修正してそのフォルダだけで動作させる．

5. 検証・修正ループ

　テストで問題が出た場合はRTLコードを修正し，合格するまで再検証する．

6. 回帰テスト

　Verilatorベースの回帰と，命令追加ごとの自動テストを整備する．

7. 2種類のコア

　ノン・パイプライン版に加えて5段パイプライン版を作り，ハザード処理を実装する．

8. RV32I完全対応

　RV32I 2.1基本命令40命令を両コアで実装・検証する．

9. CoreMark

　2コアでCoreMarkを実行し，サイクル数とCoreMark/MHzを比較する．

10. 同期BSRAM

　IMEM 8192×32-bit，DMEM 8192×32-bitを同期式BSRAMとして実装する．

11. GOWIN実装

　GW5A-25で合成，配置配線，STA，ビットストリーム生成を行い，周波数とリソースを提示する．

12. プレゼン

　開発したRTLコードと環境を説明する日本語・英語PPTXをGOWINブルー基調で作成する．

13. 目的の明文化

　CodexでどのようなFPGA開発ができるかを確認することも目的として資料に追加する．

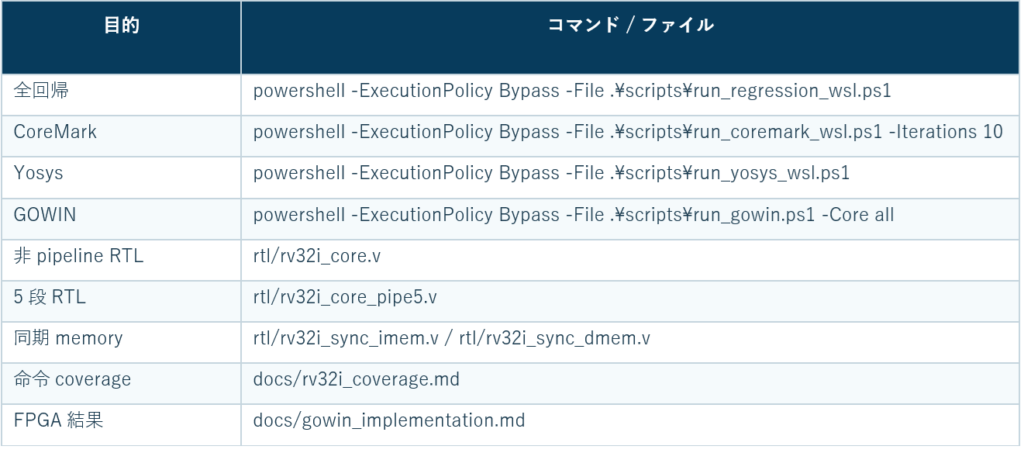

付録B. 主要生成物と実行コマンド

出典・検証根拠

　本記事の数値と結論は，プロジェクト内のRTL・スクリプト・EDAレポートと，記事作成時に再実行した回帰およびCoreMarkの結果に基づく．

  • プロジェクトREADME.md（最終仕様，実行方法，CoreMarkとGOWIN概要）
  • docs/rv32i_coverage.md（RV32I基本命令40命令のcoverage）
  • docs/gowin_implementation.md（2026年7月16日のGOWIN実装結果）
  • sim/tests.listおよび2026年8月4日のrun_regression_wsl.ps1再実行結果
  • 2026年8月4日のrun_coremark_wsl.ps1 -Iterations 10再実行結果
  • rtl/，tb/，scripts/，fpga/gowin/配下の生成物
