Interface誌 2025年10月25日 発売号には，別冊付録としてFPGA中級者向けの記事を集めた80ページの冊子が付きます．
比較的低価格でボードが流通しているGOWIN FPGAを使って，実践的な設計テクニックを習得できる内容です．
サポートページはこちら
2部1章 FFP IPコアを使ってディジタル・フィルタを設計する
GOWINのIPを使ってFFTを使ったバンドパスフィルタを作ります．
上段：2k，5k，10kHzの正弦波を合成して入力
下段：5kHzのバンドパスフィルタ通過後の波形
シグナルジェネレータとオシロスコープとして，Analog Discoveryを使用している
2部2章 独自コマンドで制御！ディスプレイ・コントローラの設計
マイコンとFPGAを接続し，マイコンの司令で動くシステムを構築します．インターフェースはSPIと，その上で動く独自コマンドです．
2部3章 [UVC1] USB Video Class対応デバイス・コントローラの設計
まずはPCからUVCとして認識されるデバイスを作ります．差し当たって，カラーバーでも表示させてみます．
Windowsからは，USBカメラとして認識され，カメラアプリなどで利用できる．
各種解像度で出力できるようにデバイス側でUVCを実装しておけば，カメラアプリの設定欄で，解像度を選択できる
2部4章 [UVC2] イメージ・センサ×FPGAでUSBカメラ製作

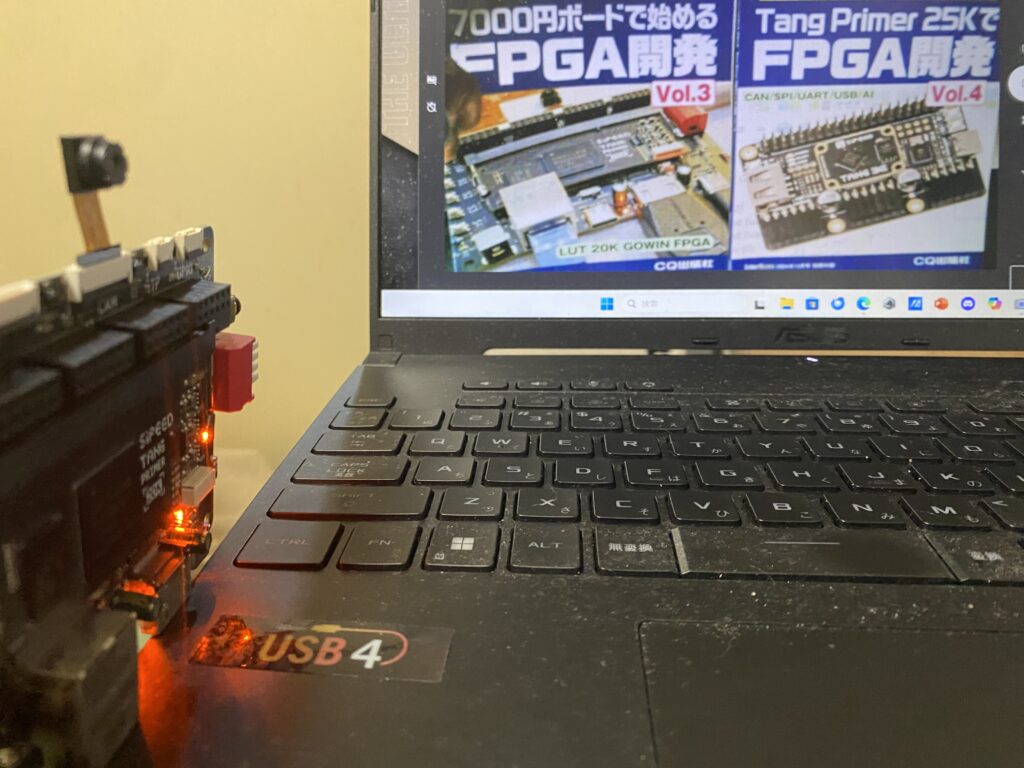

OV5640を使ってUVCデバイスを作ります．WindowsからもLinuxからも使えます．
2部５章 EtherCATスレーブ・デバイスの設計
Tang Primer 25KにEtherCATスレーブ機能を実装した．
パケットをオンザフライで処理するので，受信から送信開始までの遅延時間は2.48usに収まった．
Tang Primer 25K（Sipeed）をEtherCATスレーブデバイスに仕立てます．RJ45コネクタとPHYはPmodモジュールを利用します．動作確認に使うEtherCATマスタ・デバイスは，ラズパイ5とSOEMを利用して作ります．
3部 独自MIPIカメラ・モジュール製作挑戦記
Tang Mega 138K Proに合わせて，独自のMIPIカメラモジュールを製作してしまいます．
Tang Mega 138K Proには，MIPIのコネクタが2チャネルあるので，カメラモジュールを2つ繋げてステレオ撮影してみました．
GowinのソフトマクロMIPI IPを使っています．
イメージセンサはIMX219です．
ピンバック: Gowin FPGA USB v2.0 Soft PHY | FPGAマガジン公式
